贺岁帖——AutCAD 2007渲染的几个基本要素和练习

作者: newdhj  发布日期: 2009-12-23    查看数:    出自: http://www.askcad.com
09年将逝,2010年的元旦临近。预祝大家:元旦快乐,新年顺利!

没什么礼物献给大家,就整理了一个AutCAD 2007渲染的基础应用方法,并送上设置好的原文件供大家学习交流。


对新手来说想要玩转ACAD,做出一个理想的作品,三维建模问题还不是最大,遇到渲染就会感觉一头雾水。
在我曾发表过的ACAD作品中得到多数朋友的支持和赞赏,在此之余有些朋友又希望能看到一些渲染知识和调整的数据。但使我感到为难的是每件作品中各数据的设置是集合的整体。我没能力就事论事枚枚作品一一讲明。很抱歉!
谈到渲染真是千变万化,在操作中要掌握每个项目的意义和作用,量变与质变的过程。是熟悉和应用ACAD软件的必修课。

几年前我用2005版时曾经写过一个《 用AutoCAD渲染的点滴经验》其中写了些用低版ACAD渲染一个“螺丝刀”的方法,讲到材质和材质图片的调整、附着和光源的配置等。由于自己的水平有限,也只能谈一些经验。只能对初学者入门起到一点帮助,要进一步提高还需自己的探索和实践。

今天我用2007版再做一次渲染过程的讲解。其中有“不锈钢”的金属反光质感、“玻璃”的透明折射效果和“底板”的明亮倒影镜像等。
先看下渲染图。整个作品单用“漫射颜色”不用“漫射贴图”做的渲染效果。






【论坛浏览】 【我来说两句】 【打印】 【大】 【中】 【小】 【关闭】

相关评论
作者: newdhj  发布日期: 2009-12-23

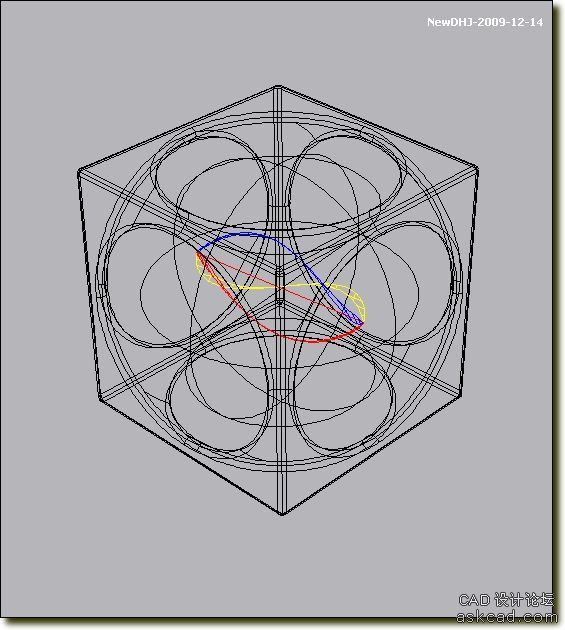

图形很简单,一个正四方体,中心画个球体差集后倒圆角。中心放一个球体(借用我以前画的“小时候玩的玻璃球”)。底部画个面域做底板。

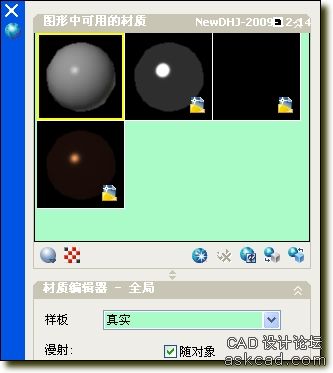

创建三个材质,“不锈钢”材质、“玻璃”材质和“底板”材质加原有的一个“全局”材质





作者: newdhj  发布日期: 2009-12-23

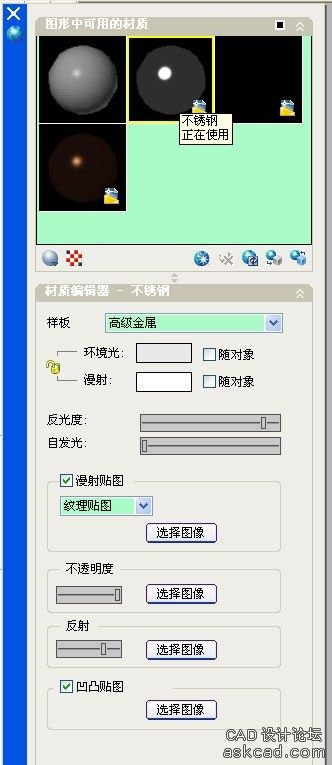

“不锈钢”材质的基本要素
样板:选“高级金属”——具有更多选项的材质,包括可以用于创建特殊效果的特性(例如模拟反射)。
环境光:201,201,201——以指定显示在那些仅由环境光照亮的面上的颜色,
漫射:255,255,255——漫射颜色是对象的主色
反光度:86——有光泽的实体面上的亮显区域较小但显示较亮。 较暗的面可将光线反射到较多方向,从而可创建区域较大且显示较柔和的亮显。
自发光:0——当设置为大于 0 的值时,可以使对象自身显示为发光而不依赖于图形中的光源。但清晰度则减弱。
谩射贴图:无
不透明度:100——不锈钢应该是不透明的
反射:70——可模拟在有光泽的对象表面上反射的场景
凹凸贴图:无
把材质应用到正四方体

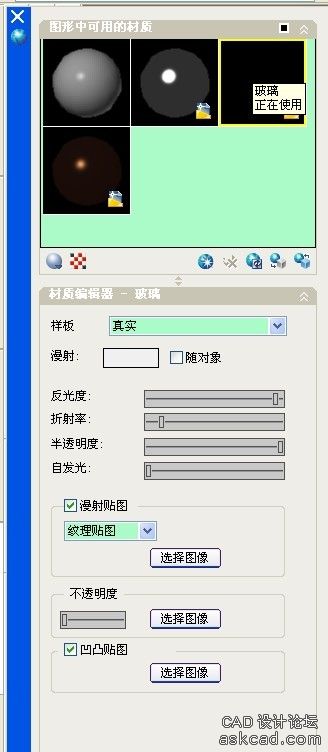

“玻璃”材质的基本要素

样板:选真实——基于物理性质的材质
漫射:240,240,240——以指定显示在那些仅由环境光照亮的面上的颜色,
反光度:96——材质的反射质量定义了反光度或粗糙度。 若要模拟有光泽的曲面,材质应具有较小的高亮区域,并且其镜面颜色较浅,甚至可能是白色。 较粗糙的材质具有较大的高亮区域,并且高亮区域的颜色更接近材质的主色。
折射率:1.170—— 在半透明材质中,光线通过材质时将被弯曲,因此通过材质将看到对象被扭曲。 例如,折射率为 1.0 时,透明对象后面的对象不会失真。 折射率为 1.5 时,对象会严重失真,就像通过玻璃球看对象一样。
半透明度:100——半透明对象传递光线,但在对象内也会散射部分光线。
自发光:0—— 对象本身发光的外观。
谩射贴图:无
不透明度:0——当然越小越透明
凹凸贴图:无
把材质应用到球体





作者: newdhj  发布日期: 2009-12-23

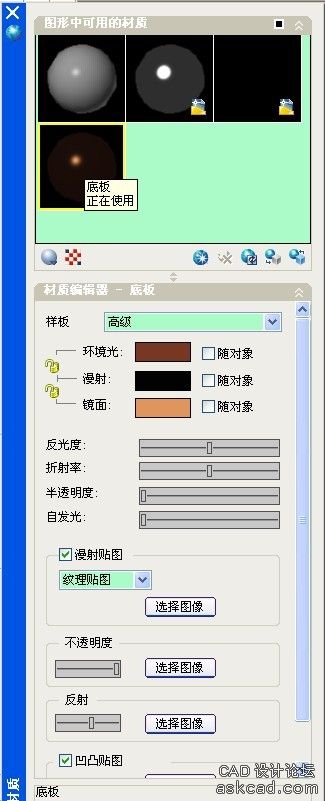

“底板”材质的基本要素
样板:选高级——具有更多选项的材质
环境:118,56,35——以指定显示在那些仅由环境光照亮的面上的颜色。
漫射:3,2,2——以为材质指定一种颜色。
镜面:224,149,92——以指定有光泽材质的亮显区域的颜色。
如果单击第一把锁将环境色设置为漫射颜色。 单击第二把锁将镜面颜色设置为漫射颜色。
将一种颜色锁定到另一种颜色后,更改一种颜色,另一种也将更改。
反光度:68
折射率:1.00
半透明度:0
自发光:0
谩射贴图:无
不透明度:100——应该是不透明的
反射:57——可模拟在有光泽的对象表面上反射的场景
凹凸贴图:无
把材质应用到面域

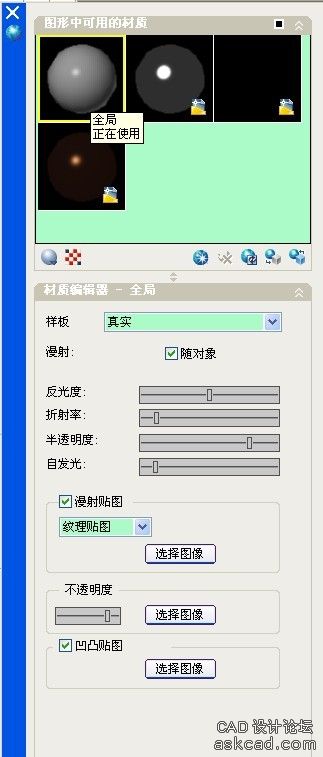

余下的玻璃球中的彩色瓜片。只要在全局里“随对象”简单设置一下即可






作者: newdhj  发布日期: 2009-12-23
我曾经在论坛帖中说过,影响渲染作品的效果因素很多,除了材质和光源(包括阳光及天光)、还有模型的几何图形、场景、视角、背景、渲染精度、电脑配置等等。

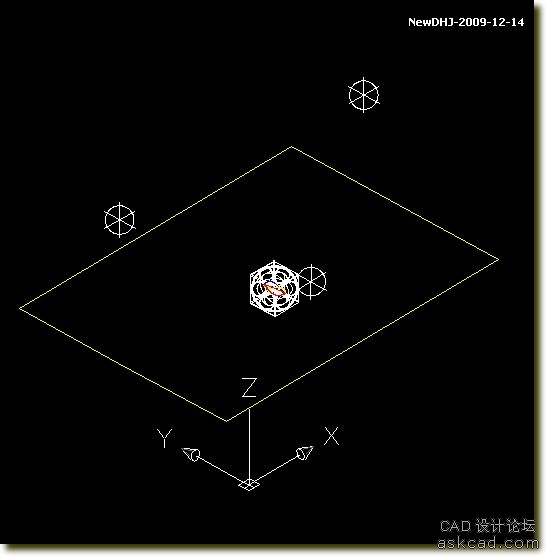

这里先建立一个“相机”位置。再建立三个点光源,相机位置与光源位置的合理配合,制定了最佳视角。

新建一个主光源,强度为3、开阴影,柔和、贴图尺寸1024、柔和度3。
另外两个辅助光源,强度为1.2、关阴影.

光源的位置:
如果球体的位置大约为1840,1509,0 那么三个点光源的位置大约分别为:
1933,759,1944
569,1784,782
946,317,782





材质、光源设置好了,背景色也影响了渲染图的效果(我在以前也谈到多背景色的运用技巧)

先举例用背景色的效果

用背景0,0,0色(黑)的效果



用背景255,0,0色(红)的效果



其他色自己可试试。





作者: newdhj  发布日期: 2009-12-23

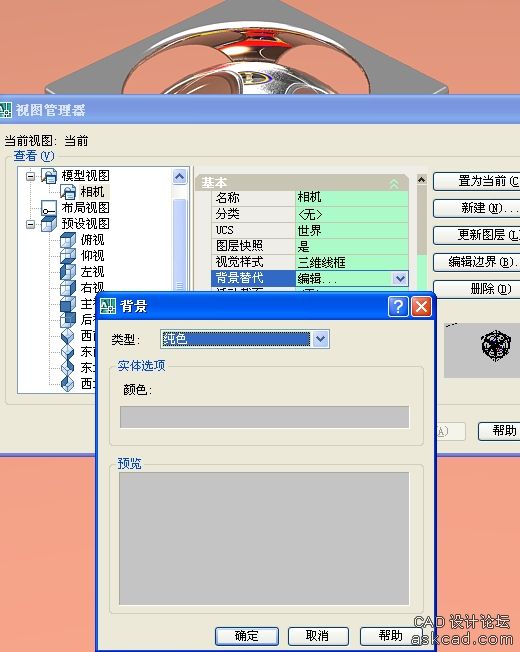

我们这里在“视图管理器”里的背景用纯色修改为196,196,196色

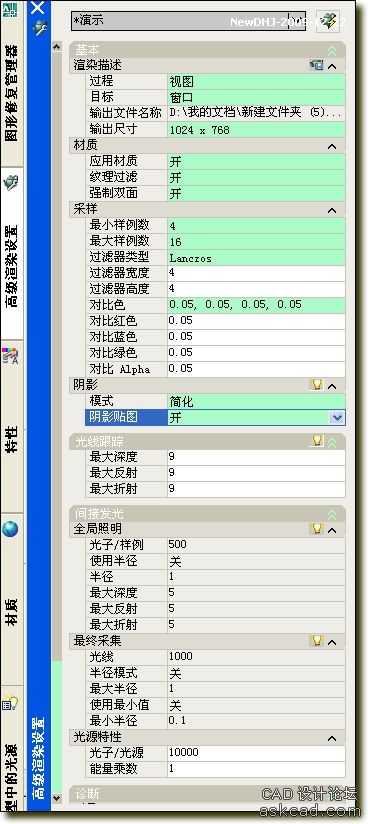

最后还要在“高级渲染设置”中设置一下:
打开“高级渲染设置”
选择渲染级别(根据电脑配制的高低选择)这里选择“演示”。在阴影栏目下:模式——简化、阴影贴图——开。
其它默认




渲染一下看看效果任何。

[ 本帖最后由 newdhj 于 2009-12-23 09:02 编辑 ]



作者: newdhj  发布日期: 2009-12-23
上传设置好的DWG原文件,下载解压后用07版直接渲染,应该能达到第一图的效果。(用低版本是没办法),如用08以上版本可能要稍加修改,渲染效果会更好些。


再说明一下:此图的各项设置数据只是示范,在实际操作中仅做参考。掌握每个数据对图形的作用,结合生活中的事物习惯用色用光,并根据自己的个性,相信大家能作出更好更漂亮的ACAD作品。
使ACAD软件渲染作品能和其他专业软件作品媲美。
金牛辞岁寒风尽,瑞虎迎春喜气来。世上任何东西都不是一成不变的,但又都是万变不离其宗的。

[ 本帖最后由 newdhj 于 2009-12-24 14:52 编辑 ]
练习-07版渲染.rar
作者: newdhj  发布日期: 2009-12-23
变换一下渲染效果也是一样的





作者: dengdinghui  发布日期: 2009-12-23
讲得详细、透彻,鼎力支持。
作者: wsz100  发布日期: 2009-12-23
好贴!替那些初学者致谢了!我个人认为通常高亮不锈钢材质调节的难度不是很大,倒是拉丝不锈钢更为难调,楼主如有兴趣不防挑战一下拉丝不锈材质?
作者: newdhj  发布日期: 2009-12-23

QUOTE:
原帖由 wsz100 于 2009-12-23 10:51 发表


好贴!替那些初学者致谢了!我个人认为通常高亮不锈钢材质调节的难度不是很大,倒是拉丝不锈钢更为难调,楼主如有兴趣不防挑战一下拉丝不锈材质?

谢谢!
乐意共同探讨!
你说的“拉丝不锈材质”现实是啥样的?发个照片参考一下。
这个是不是?
