CAD基础级练习100题100

作者: df5258  发布日期: 2012-7-25    查看数:    出自: http://www.askcad.com
[i=s] 本帖最后由 df5258 于 2012-11-29 20:00 编辑

[/qq]CAD基础级练习100题














图片看不清的可以下载压缩包!!!!

CAD基础练习题100绘图过程所在位置如下:
第01题--------------#2楼
第02-05题----------#40-43楼
第06-10题----------#49-53楼
第11-15题----------#64-68楼
第16-20题----------#79-83楼
第21-25题----------#95-99楼
第26-30题----------#110-114楼
第31-35题----------#121-125楼
第36-40题----------#133-137楼
第41-45题----------#139-143楼
第46-50题----------#150-154楼
第51-55题----------#176-180楼
第56-60题----------#187-191楼
第61-65题----------#196-200楼
第66-75题----------#210-219楼
第76-85题----------#223-232楼
第86-95题----------#245-254楼
第96-100题---------#271-275楼


“CAD基础级练习100题”,适合初学者练习,都是最基础的练习题!如果这100题都熟练了,对你以后学习CAD是有很大帮助的。

别忘了顶一下贴,支持一下!!!!
基础级练习题100题.part01.rar

基础级练习题100题.part02.rar

基础级练习题100题.part05.rar

基础级练习题100题.part03.rar

基础级练习题100题.part04.rar













【论坛浏览】 【我来说两句】 【打印】 【大】 【中】 【小】 【关闭】

相关评论
作者: df5258  发布日期: 2012-7-25
[i=s] 本帖最后由 df5258 于 2012-8-24 18:39 编辑

我觉得这个练习非常好,分享给大家!!!

本练习题由台湾的 Joseflin 先生(林老师)原创的【基础级练习题】系列。自推出以来,受到本论坛广大网友的热烈欢迎,参与度很高,我和林老师都感到非常欣慰。

希望大家一如既往地支持我,积极参与,定会使大家有很不错的收获。谢谢!

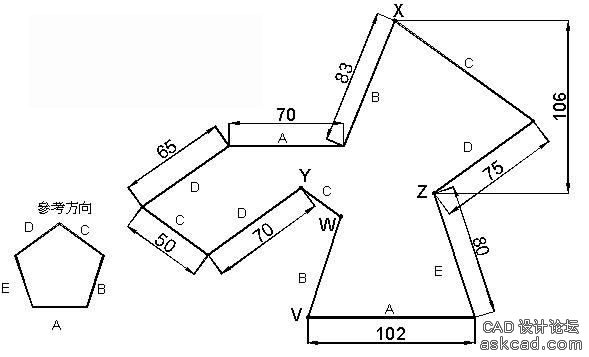

【基础级练习题 1】
原创:Joseflin先生(台湾)
求:
1. 图形所围成的周长为何? mm
2. X、Y、Z所围成之面积为何?
(A) 4003.3996 (B) 4005.3996 (C) 4002.3996 (D) 4004.3996
3. W、X、Y所围成之周长为何? mm
4. W至点V的直线距离为何?
(A) 66.2398 (B) 66.2198 (C) 66.2498 (D) 66.2298
5. 三角形△VWZ之周长为何? mm

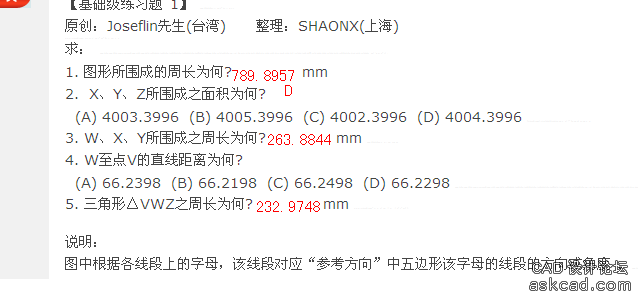

【基础级练习题1】答案:
1. 图形所围成的周长 = 789.8957

2. X、Y、Z所围成之面积 = 4004.3996 ,就是(D)

3. W、X、Y所围成之周长 = 263.8844

4. W至点V的直线距离 = 66.2198,就是(B)

5. 三角形△VWZ之周长 = 232.9748

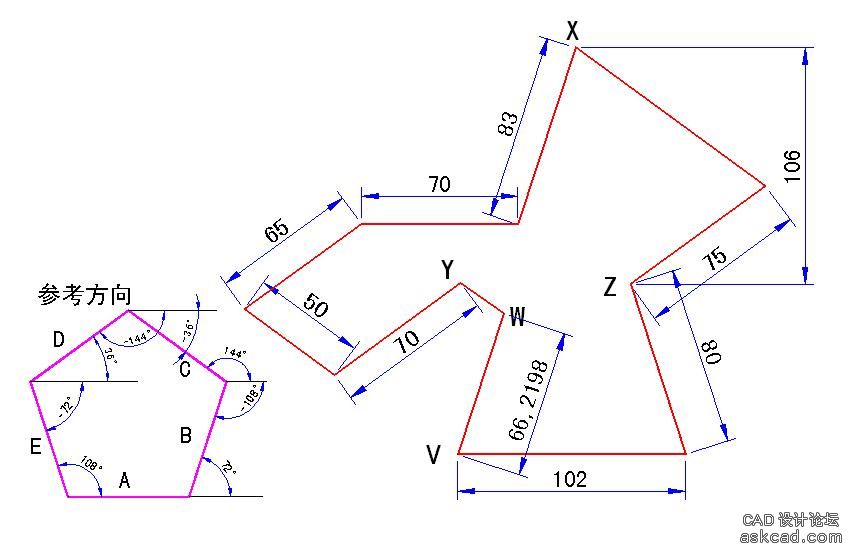

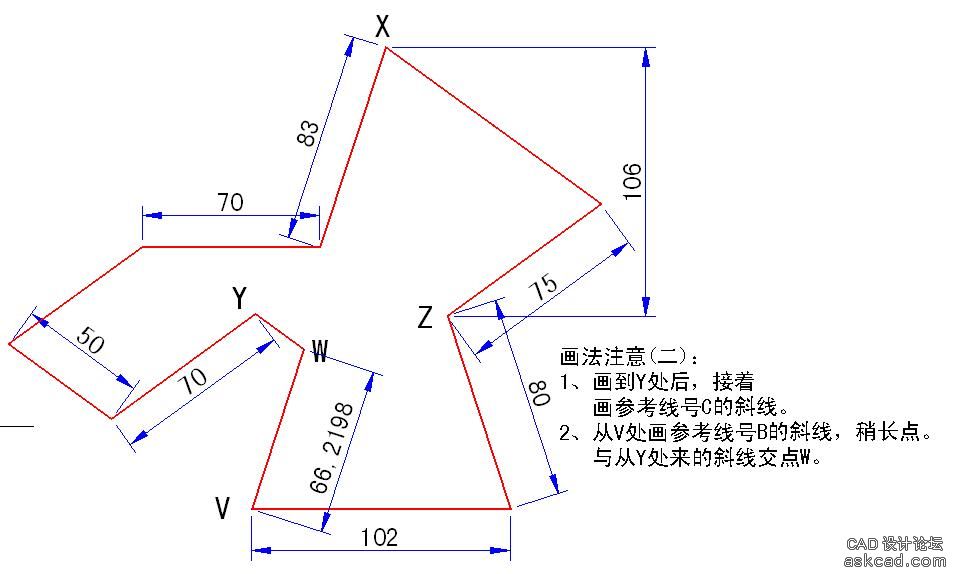

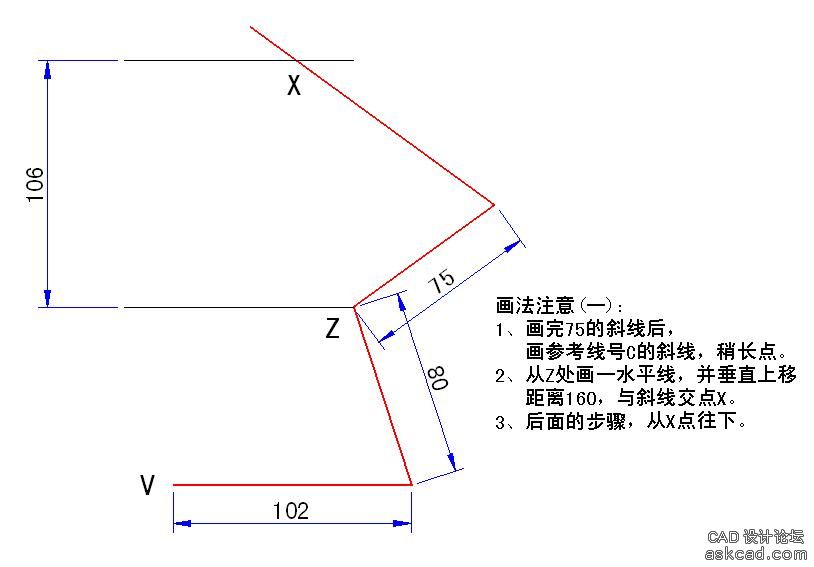

【基础级练习题1】解题要点:



后面的答案将会慢慢的公布。谢谢支持







作者: fanli0028  发布日期: 2012-7-25
:loveliness:谢谢LZ
作者: 王武炳  发布日期: 2012-7-25
看看.........
作者: dengyongzs  发布日期: 2012-7-25
值得好好学习!
作者: fanli0028  发布日期: 2012-7-25
谢谢楼主。学习了
作者: tw2010  发布日期: 2012-7-25
楼主有心了,谢谢!有空练练。
作者: 血色蓝空  发布日期: 2012-7-25
正为没题目练习发愁呢,谢楼主了
作者: 王谷洪  发布日期: 2012-7-25
[i=s] 本帖最后由 王谷洪 于 2012-7-25 15:36 编辑

回复 2# df5258


这多边形能够一笔画下来

作者: mkiu  发布日期: 2012-7-25
有好多都不会画如果有相应的教程就好了
作者: tongzuofeng  发布日期: 2012-7-25
kankankankan
