三维实体速成最简单入门法[第四集](源文件已上传)

作者: xsbf  发布日期: 2007-2-04    查看数:    出自: http://www.askcad.com

QUOTE:
论坛会员原创教程,未经许可,请不要私自转载。即使得到授权转载,也请注明来自CAD设计论坛(askcad.com)的xsbf会员。
这个是一个系列,本集是第4集,其他集的讲解请看这个帖子(目录):
http://www.askcad.com/bbs/thread-9157-1-1.html

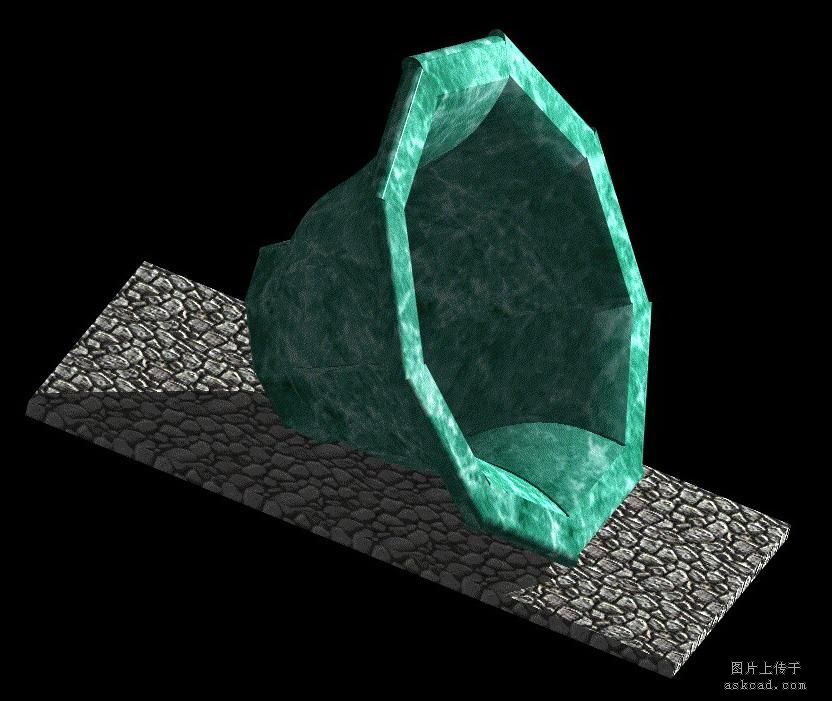

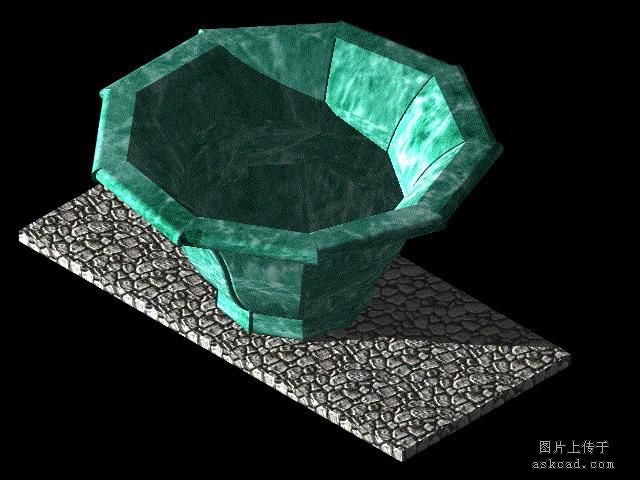

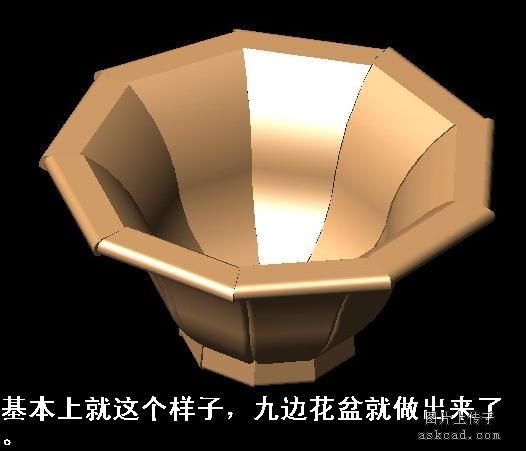

这一集少说点(近日有点小忙),我见论坛上有朋友做花盆,我也即兴做个花盆,只讲主要过程,详细的东西从略,其它啰嗦的话,讲几集都说了,不清楚的可看看。如果做圆圆的花盆,大家按第一集示意的小盆就明白了,这一集中,做个正九边形的花盆,为什么不做正八、十二、六边形的呢?,我刻意是要小增点难度,初学者连这种非特殊边的的都能够做了,其它的更显得容易多了。

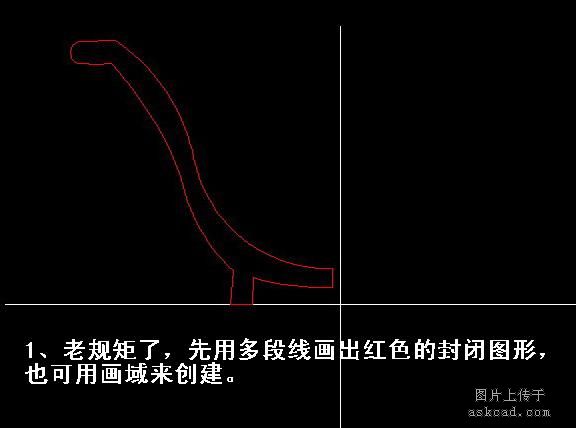

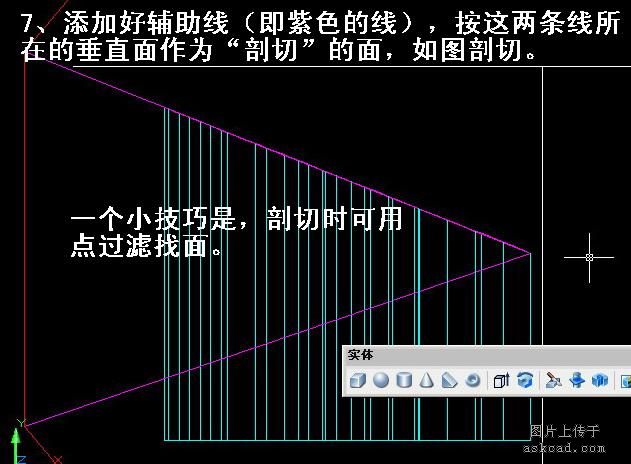

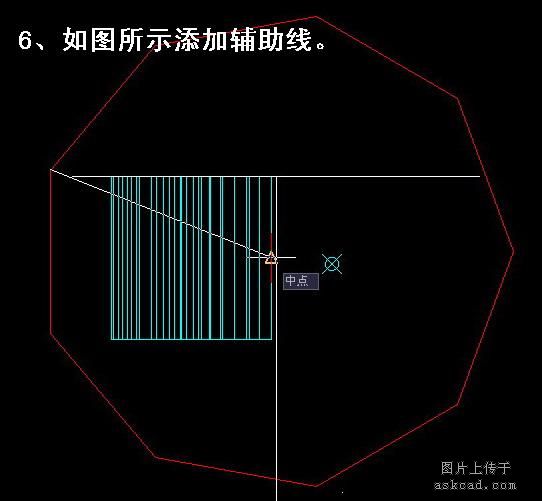

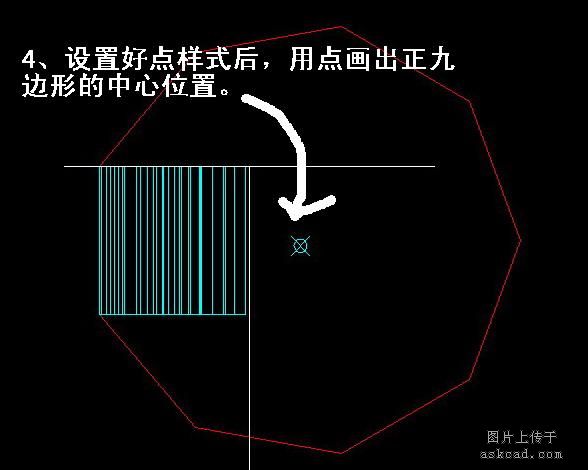

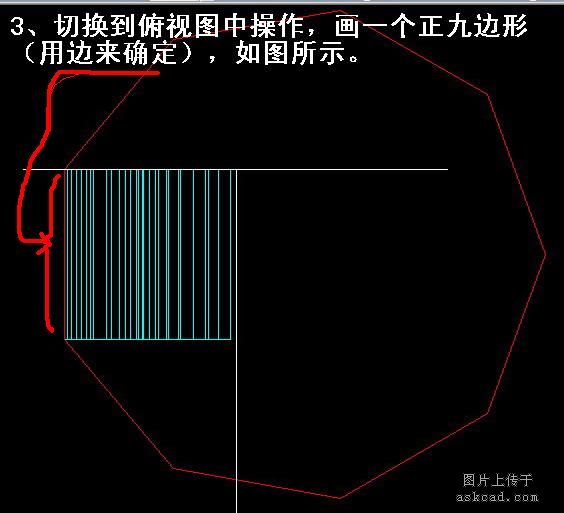

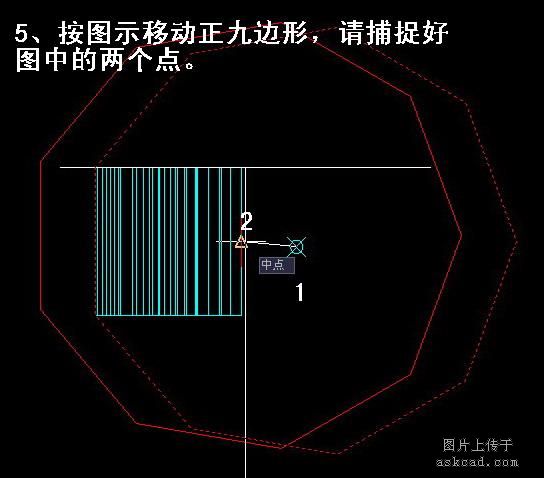

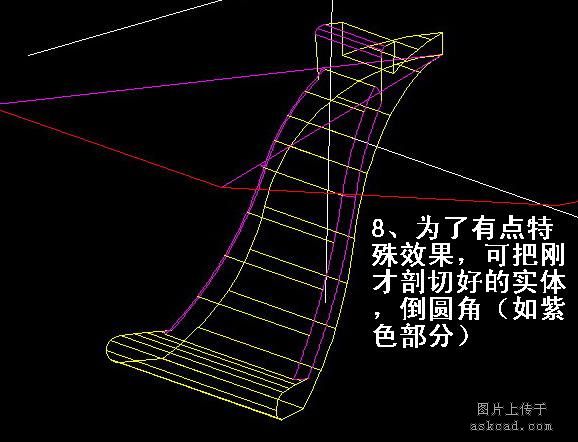

主要过程都在图上,这是即兴做的,只说明意思。对初学者提的要求是,要能理解为什么要画个正九边(用边),后面移动它的作用是什么,为什么要这样剖切,要能理解。前几集中我侧重是讲实体的旋转,这一集却没说它,想一想花盆总体上是圆,为什么不用旋转而用拉伸呢?

如果这个完全理解了,就有这样感觉,三维其实是不难的,关键是构思,想不到肯定是做不到的,即是偶然误打误撞,做出了点什么东西,就好象是“内存”中一时出现,由于没有存入硬盘(大脑)中,一关机,又统统不在了。就会有这样的朋友会感叹:“我原来都做出来了,怎么又不做不起了呢?……”

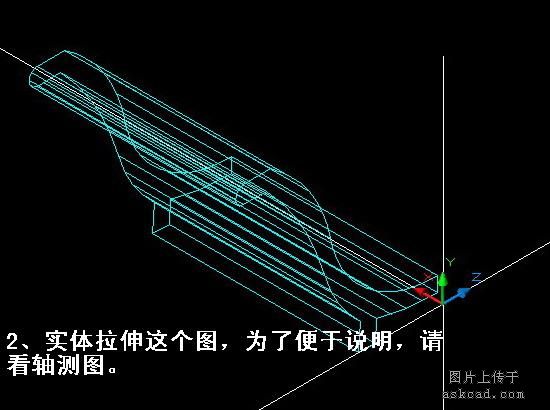

这一集要注意的的几个关键词是:实体拉伸\剖切\点过滤\阵列

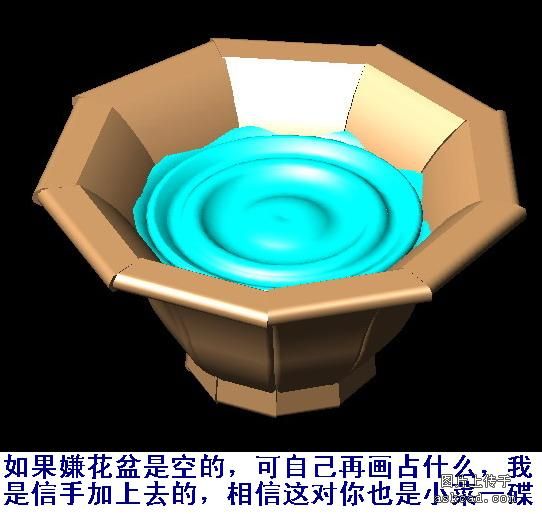

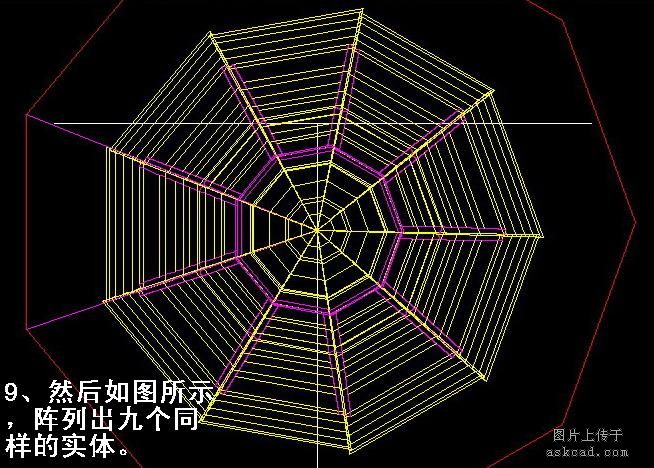

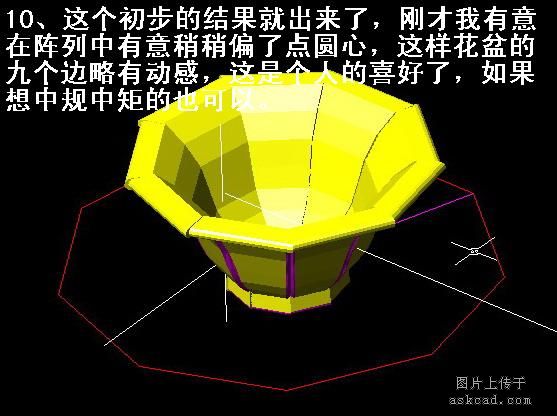

另外一点,这个小例子中,在阵列这步时,本想是中规中矩的让各边密贴,想了想还是稍稍地小偏了点阵列圆心的位置,虽然这样看起来还不如不动为好,但想对初学朋友更深一点理解阵列三维实体结果的控制,你是否从中获得创意呢,假如哪天想做出个如“风车”一样向一边旋转的东西,这是否可以借鉴呢?还是那句老话,一切的工作,其实是大脑的构思,这是构思也不是从天而降的,都是点点滴滴中积累出来的,如果你能从这个正九边花盆有点歪斜的边上想到“风车”,这就是思维能力在积累。


对于完全理解了的朋友,我将就这个给你提个创意,能不能做出“花瓣”呢,花瓣和这个花盆的区别不过是一个的边是尖的另一个是平的罢了……,其他我不多说了,希望下次我休假回家时,能起码看见有初学朋友做一朵“花”上传到论坛上来,方案自己决定。
九边形花盆.rar

































【论坛浏览】 【我来说两句】 【打印】 【大】 【中】 【小】 【关闭】

相关评论
作者: 开心就好  发布日期: 2007-2-04
真厉害…………
想楼主在CAD方面有好几年经验了吧!!
作者: xsbf  发布日期: 2007-2-04
回答楼上朋友所问,是前年底开始用CAD的,去年上半年自己试着画三维,刚才始也弯路不少,老是想如何用实体工具上的现成货来画图,经过反思后,彻底丢弃了这个,这时才感觉思路一下子打开了似的,所以我不厌其烦地要初学朋友们不用这个了,从基本的开始,思路才能突破。

只要多想,推此及比。联想是最重要的。
作者: 木秀于林  发布日期: 2007-2-04
太好了,谢谢!认真学习。
作者: ymand1  发布日期: 2007-2-04
谢谢楼主,谢谢你的不易,这个教材的思路好,也很受教。。
作者: kient88  发布日期: 2007-2-04
已收藏了。细细琢磨,再次表示thx!
作者: zhurui168  发布日期: 2007-2-05
源文件已上传。
作者: yunian2008  发布日期: 2007-2-05
有个问题我不懂,请教,为什么把9边形往外偏移然后做辅助线,直接从中点向边做辅助线不就得了。干吗要偏移?谢谢
作者: kaminari2008  发布日期: 2007-2-05
再跟楼主学,我在进步,:lol
作者: xljl  发布日期: 2007-2-05
就是第一步不知如何进行。
作者: xljl  发布日期: 2007-2-05
比如在什么样的界面上进行?等等,不知如何下手进行做。有什么CAD经典,什么三维不知用那个好,
要是能一步一步的说就好。
