好的，各位同仁，我是张工，在机械设计这行摸爬滚打了二十多年，从手工绘图到二维CAD，再到三维设计，UG NX（也称Siemens NX）是我这十年来最得力的设计伙伴。看到很多新人朋友想自学UG NX，既欣慰又深知其中不易。今天，我就以一位过来人的身份，分享我认为最有效的 UG NX自学技巧，希望能帮大家少走弯路，更快地掌握这门强大的工具。记住，UG NX自学技巧的核心在于目标明确、方法得当、坚持实践。 经验一：明确学习目标与方向，切忌贪多求全 - 资深视角： 刚接触UG NX时，千万别被它庞大的功能体系吓倒。它涵盖从概念设计（工业造型）、工程设计（零件、装配、制图）、仿真分析（CAE）、加工制造（CAM）到产品数据管理（PLM）的完整流程。作为自学者，尤其是机械工程师，我们首要目标是掌握核心的零件建模、装配设计和工程制图模块。
- UG NX自学技巧： 在开始学习前，花点时间思考：你学UG NX是为了做什么？是设计机械零件？做产品结构？还是出工程图？明确主攻方向后，集中火力攻克相关模块。例如，专注于机械设计，就先学好草图 (Sketching)、特征建模 (Modeling Features)、同步建模 (Synchronous Modeling)、装配 (Assembly Drafting) 和 制图 (Drafting)。其他高级模块（如运动仿真、高级曲面、CAM）等基础牢固后再涉猎。这是UG NX自学技巧中避免挫败感的关键一步。

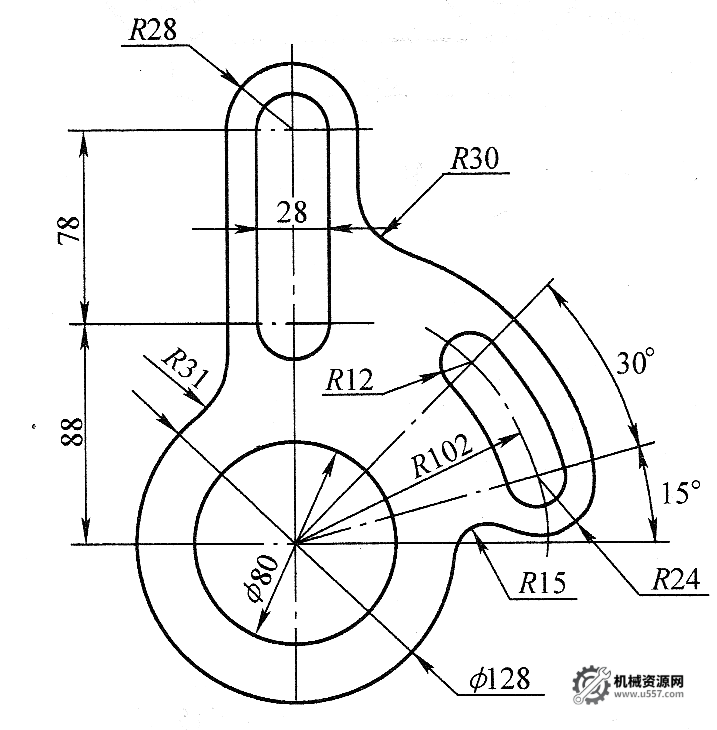

 UG NX 自学技巧：草图练习
经验二：系统学习官方基础教程，建立正确认知框架 - 资深视角： UG NX的逻辑性很强，很多操作背后都有其设计理念（如基于历史的建模、同步建模的无历史约束）。跳过基础直接学“炫酷”操作，后期会遇到很多概念性障碍，修改模型时尤其痛苦。
- UG NX自学技巧： 强烈建议从Siemens官方的入门教程开始！ 通常软件安装后，在“帮助”菜单里能找到“入门”或“教程”资源（如 Getting Started with NX 系列）。这些教程由开发人员编写，系统介绍了界面布局、基本操作逻辑、核心概念（如坐标系、图层、选择规则）以及最基础的建模命令。跟着官方教程走一遍，虽然可能感觉进度慢，但它帮你建立了最规范、最不容易产生歧义的知识框架，这是后续高效学习的基石。务必重视这一步，这是UG NX自学技巧里打地基的环节。
经验三：选择优质、体系化的中文入门视频教程 - 资深视角： 官方教程虽好，但有时不够生动或进度较慢。结合优秀的视频教程学习，效率会更高。但市面教程鱼龙混杂，选择需谨慎。
- UG NX自学技巧： 推荐寻找以下特点的教程：
- 讲师背景： 优先选择有实际机械设计工程经验的讲师，而非单纯软件操作员。他们的讲解会融入工程思维和实际应用场景。
- 内容体系： 教程应有清晰的目录结构，从安装、界面介绍、基础操作到核心模块（草图、建模、装配、制图）循序渐进。
- 案例驱动： 好的教程会用典型的机械零件（轴、法兰、箱体、齿轮基体等）和装配体（减速器、夹具等） 作为案例贯穿始终，让你在练中学。
- 平台推荐： 国内平台如Bilibili、腾讯课堂、网易云课堂上有不少优秀资源。可以搜索关键词如“UG NX 机械设计 零基础 系统教程”。注意看目录和用户评价！ 选择一套，坚持跟完，这是UG NX自学技巧中高效吸收知识的关键。（例如：搜索“老叶UG NX系统教程”、“唐康林UG NX从入门到精通”等，注意选择较新版本NX 12.0以上内容的教程）。另外机械资源网u557.com的UG自学教程也非常多，欢迎大家选购。
 UG NX 自学技巧：自学教程
经验四：死磕“草图(Sketching)”模块，这是建模的根基 - 资深视角： 草图是创建三维特征的基础。草图约束（尺寸约束、几何约束）的理解和应用是否到位，直接决定了后续模型的稳定性、可修改性和设计意图表达的清晰度。很多建模错误和修改困难都源于草图阶段的问题。
- UG NX自学技巧： 拿出至少20%的学习时间专门攻克草图。重点掌握：
- 各种草图绘制命令（轮廓线、直线、圆、弧、矩形、多边形等）。
- 尺寸约束 ($d = 50\text{mm}$) 和 几何约束（水平、垂直、相切、平行、同心、对称、相等、点在线上、中点、固定等） 的应用逻辑和优先级。
- 理解“完全约束”（草图呈深绿色）、“欠约束”（蓝色）、“过约束”（红色）的含义及解决方法。
- 草图定位（基于基准平面、基准轴或现有几何）。
- 反复练习，画一些典型的机械零件轮廓（如带圆角的板、带键槽的轴截面、法兰轮廓），确保能快速、准确地实现完全约束。这是UG NX自学技巧中最需要耐心和细心的部分，但回报巨大。
经验七：工程制图(Drafting)：从三维到二维的精准表达 - 资深视角： 再好的模型，最终需要转化为符合国标（GB）或企业标准的二维工程图来指导生产。制图模块是将设计意图准确、规范地传达给制造者的桥梁。
- UG NX自学技巧：
- 基础视图： 掌握创建主视图、投影视图（基本视图）、向视图、剖视图（全剖、半剖、阶梯剖、旋转剖）、局部放大图、断开视图的方法。
- 尺寸与注释： 学习如何高效、清晰地标注尺寸（自动尺寸、手动尺寸）、几何公差（形位公差）、表面粗糙度、焊接符号、技术要求文本等。标注的规范性、完整性、清晰性是制图的核心要求。
- 模板定制： 学习如何定制符合自己公司或国标要求的图纸模板（A0-A4图框、标题栏、明细表格式）、制图标准（文字样式、箭头样式、尺寸样式等）。一次定制，长期受益，极大提升效率。这是UG NX自学技巧中体现专业性的重要部分。
- 关联性： 深刻理解三维模型与二维图纸的关联性。修改模型后，图纸视图和尺寸（尤其是PMI尺寸）能自动更新（需正确设置）。
经验九：善用“帮助”文档和在线资源，学会解决问题 - 资深视角： 自学过程中必然会遇到各种问题：命令找不到、操作出错、结果不符合预期。解决问题的能力是工程师的核心素养之一。
- UG NX自学技巧：
- F1键是法宝： 遇到不理解的命令或对话框选项，第一时间按F1！UG NX的在线帮助文档非常详尽，包含命令说明、操作步骤、示例和概念解释，是最高效的答疑老师。
- 精准搜索： 利用好UG NX社区论坛（如Siemens官方论坛、中文UG爱好者论坛）、搜索引擎（如Google，搜索时加上版本号 “NX 2206” 和错误信息关键词）。提问时，尽量清晰描述问题现象、你的操作步骤、使用的版本，并附上截图或模型文件（如果可能）。学会提问是UG NX自学技巧中不可或缺的能力。
- 记录问题： 建立一个自己的问题笔记，记录遇到的问题和解决方法。积累下来就是宝贵的经验库。
经验十：加入学习社群，交流分享，共同进步 - 资深视角： 闭门造车效率低。与志同道合者交流，能快速解惑，获取灵感，了解行业动态。
- UG NX自学技巧：
- 寻找组织： 加入活跃的UG NX学习QQ群、微信群、Discord群组或专业论坛（如UG爱好者、开思论坛相关板块）。
- 积极交流： 不要只做“潜水员”。遇到卡壳的问题，在搜索无果后，礼貌地在群里提问。看到别人提出的好问题，思考自己能否解答，积极参与讨论。分享自己的学习心得或小技巧。
- 观摩学习： 看群里高手们讨论问题、分享作品，能开阔眼界，了解更高效的工作流和高级应用。社群氛围能有效对抗自学中的孤独感，是持续实践UG NX自学技巧的加油站。
|
